Les fondations : des plots en béton
Les fondations se composent de 25 plots édifiés à l' aide d' éléments de pillier préfabriqués (30x30x25 cm) reposant sur des dés de bétons (50x50x50 cm) coulés dans le sol. Les plots serviront d' appui à la plate-forme en madriers qui recevra par la suite les murs du châlet et son plancher bois.
Le but recherché :
Isoler complètement la construction de l' humidité du sol et des projections des eaux de pluie, favoriser la circulation d' air sous la maison pour une bonne ventilation du soubassement en bois.
Avantages d'un systéme de plots béton |
Mise en oeuvre >
|
réalisable par une seule personne. |
Préparation >
|
outillage léger : pelle, bêche, louchet. Pas d' engins mécaniques nécessaires. |
Résistance >
|
parasismiques et résistants au gel : pas de rupture de semelle. |
Sanitaires >
|
plus de souplesse dans la mise en place des branchements et évacuations. |
Maintenance >
|
accès aisé sous la maison pour les modifications ou la maintenance du réseau sanitaire |
Pratique >
|
zone de stockage égale à la surface de la maison pour outils, matériaux, bois de chauffage... |

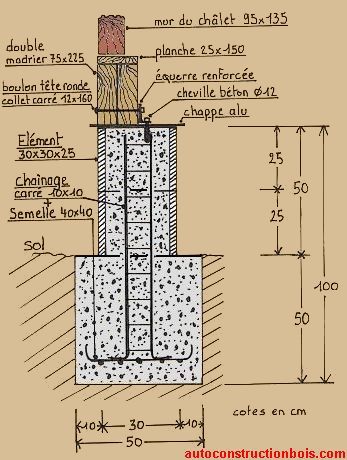

Vue en coupe d'un plot béton de fondations
![plot beton fondation coupe 460x347](/images/Fondations/plot_beton_fondation_coupe_460x347.jpg)
Les fondations en images :
![Fondations 1 352x156](/images/Fondations/Fondations_1_352x156.jpg) |

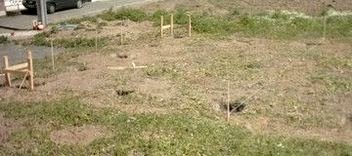

Débrousaillée, désherbée et sommairement nivellée, la zone de construction reçoit les chaises de délimitation permettant de tendre des ficelles qui serviront au terrassement et à l' alignement des plots. |

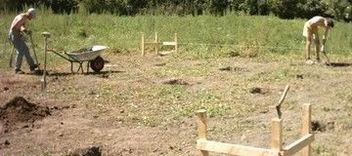

Après vérification des tracés et des marquages des emplacements au sol, on commence à creuser sous la canicule de juin 2005. |
![Fondations 2 352x156](/images/Fondations/Fondations_2_352x156.jpg) |
![Fondations 3 228x228](/images/Fondations/Fondations_3_228x228.jpg) |
25 trous de 50x50x50 cm sont creusés. Le fond est bien tassé. |
Après la mise en place de l' armature, on commence à couler le béton. L'armature ne repose pas directement au fond du trou, elle est surélevée de 5 cm environ. |
![Fondations 4 228x228](/images/Fondations/Fondations_4_228x228.jpg) |
![Fondations 5 228x228](/images/Fondations/Fondations_5_228x228.jpg) |
Les trous sont remplis de béton jusqu' au niveau du sol |

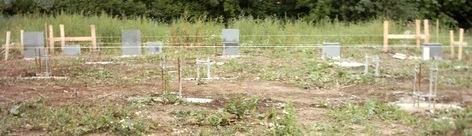

Afin que tout soit parfaitement à niveau il faut repérer le plot le plus haut. Il servira de référence pour les suivant. |
![Fondations 6](/images/Fondations/Fondations_6.jpg) |
![Fondations 7](/images/Fondations/Fondations_7.jpg) |
Un par un, les autres sont réhaussés en conséquence grâce à des petites cales en bois insérées à leurs bases, puis scellés au mortier.
|
![Fondations 8 500x200](/images/Fondations/Fondations_8_500x200.jpg) |

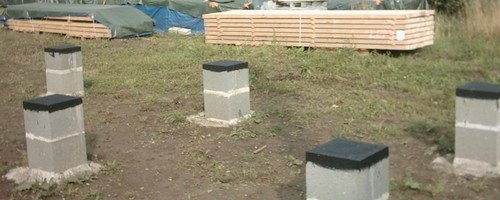

Enfin, les plots sont remplis avec un béton dosé à 350 kg/m3 puis reçoivent plusieurs couches de goudron pour l' étanchéité. A l' arrière plan, bastaings et madriers de la plate-forme attendent d' être assemblés. En l' absence d' eau et de lumière la végétation ne poussera pas sous le soubassement, mais on peut quand même poser un paillage protecteur sur le périmètre. |
Merci à J.Charles et Daniel pour le débrousaillage et Eddy et Vador pour le terrassement. |
