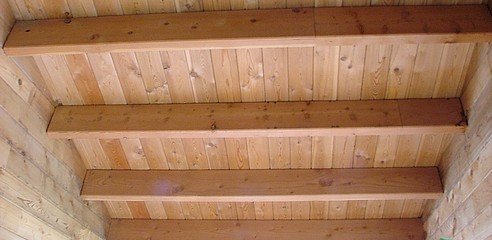

Une charpente en madriers de douglas
La charpente est constituée de 11 madriers en Douglas de 11,20 m de long. Ils sont insérés dans des encoches au sommet des pans de toiture, l' entraxe est de 65 cm.
Ensuite, les lames de toiture à emboiter de 21 mm sont clouées sur les madriers avec des pointes tête plate de 3x70 mm.
Pour ne pas cacher les madriers et ainsi préserver l' aspect esthétique du plafond, l' isolation de la toiture du châlet se fera par l' extérieur.

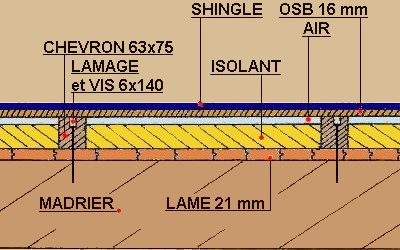

Vue en coupe de la toiture
Des lamages sont effectués dans les chevrons de 63x75 mm, puis sont fixés au dessus des lames de toiture avec des vis de 6x140 mm.
Un espace de 60 cm entre 2 chevrons permet d' y loger les plaques de polystyrène extrudé servant d' isolant.
Sur les chevrons sont ensuites posés des panneaux d' OSB de 16 mm, qui serviront de support au shingle (bardeau bitumé).
Les matériaux pour la toiture
Les panneaux d' OSB (Oriented Strand Board = Panneau à lamelles orientées) sont économiques et disponibles partout. Durables, résistants, isolants et légers, ils sont d' un usage simple, se découpent, se percent et s' assemblent facilement. En décoration intérieure ils peuvent être laissés brut mais acceptent aussi une grande variété de produits de finition. Ses qualités en font un excellent choix en autoconstruction.
Le Polystyrène Extrudé offre des propriétés physiques optimales : sa structure cellulaire fermée le rend étanche à l' eau et à l' air.
Ses capacités isolantes remarquables, sa mise en oeuvre simple et son coût abordable le rendent particulièrement intéressant.
Son plus gros défaut : ce n' est pas un matériau écologique.

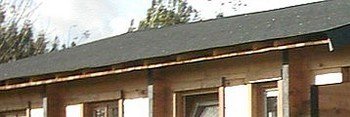

Planches de rive

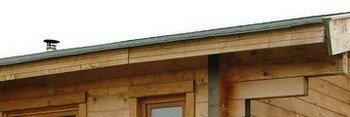

La mise en place de planches de 27x150 mm fermera l' espace vide entre les chevrons.
Les lames font office de planches de rive et de support pour les gouttières.

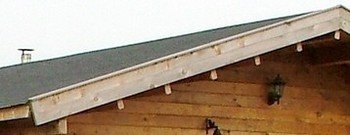

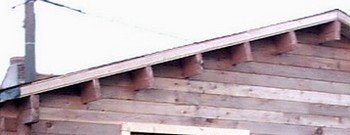

Des rives de façades en Red-Cedar (section 35x230 mm) vont venir protéger les bouts exposés des madriers.
Les rives sont fixées aux chevrons et aux madriers avec des vis inox car le Red-cedar est un bois corrosif.
Félicitation à Eddy et JoJo pour leur aide à cette étape !
