L'installation électrique : on tire les cables !
C'est certainement l' étape la plus complexe du projet pour un non-initié : la mise en oeuvre de l' installation électrique doit respecter la norme NF C 15-100 et recevoir l' avis favorable du consuel avant la mise sous tension par EDF.
La consommation électrique est prévue pour répondre aux besoins d' un abonnement de 6 kVA, option "heures creuses", coutant 105,87 €/an, contre 189,95 €/an pour un 9 kVA ou 274,04 €/an pour un 12 kVA (tarifs 2005).
Attention aux normes NF 15-100 et NF 14-100 !
Le nombre minimun de foyer lumineux et de prises par pièce, ainsi que le nombre de circuits selon le nombre de pièces et la surface, sont réglementés par les normes NF 15-100 et NF 14-100 !
Rangée 1 | Rangée 2 | ||||||
Circuit | Nombre de points |
Ampèrage disjoncteur |
Section du cable |
Circuit | Nombre de points |
Ampèrage disjoncteur |
Section du cable |
éclairage 1 | 6 | 16 A | 1,5mm2 | chauffage SdB | 1 | 10 A | 1,5mm2 |
éclairage 2 | 5 | 16 A | 1,5mm2 | lave-linge | 1 | 20 A | 2,5mm2 |
prises 1 | 8 | 20 A | 2,5mm2 | circuit spécialisé | 1 | 20 A | 2,5mm2 |
prises 2 | 8 | 20 A | 2,5mm2 | four | 1 | 32 A | 6mm2 |
prises 3 | 7 | 20 A | 2,5mm2 | chauffe-eau | 1 | 20 A | 2,5mm2 |
VMC | 1 | 2 A | 1,5mm2 | contact jour/nuit | 1 | 2 A | 1,5mm2 |

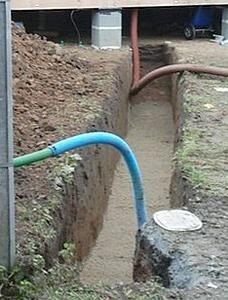

La tranchée et les foureaux de raccordement :
La tranchée est réalisée manuellement au louchet et à la pelle.
Les fourreaux TPC reposent sur un lit de sable de 20 cm et traversent le plancher de la maison sous la gaine technique (GTL).
Le fourreau de raccordement en eau est isolé avec de la mousse entre le sol et le soubassement.
Caractéristiques | |
Largeur > | 60 cm |
Longueur > | 10 m |
Profondeur > | 1 m |
Fourreau électricité > | TPC 90 |
Foureau téléphone > | TPC 63 |
Fourreau eau > | TPC 40 |
Fourreau libre > | TPC 63 |

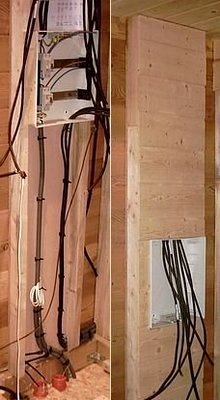

Gaine Technique Logement :
La Gaine Technique Logement (GTL) est point de départ de l' installation.
Ne pouvant être fixée au mur elle est réalisée avec un fond en contre-plaqué de 15 mm sur lequel sont fixés deux demi-chevrons latéraux.
Elle est maintenue par le haut et le bas grâce à des équerres et fermée par 2 couvercles vissés, confectionnés avec des chutes de lambris.
Le circuit électrique en images

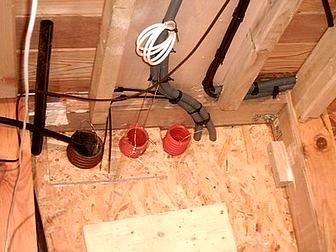

Arrivée des gaines par le soubassement.
Le plancher bois reste amovible pour faciliter la maintenance. Le cable téléphone (enroulé sur la photo) est séparé du réseau électrique domestique, il rejoint la prise téléphonique du salon via une gaine ICT fixée au soubassement sous la maison.
Sur tout le périmètre intérieur de la maison le réseau de distribution des prises est assuré par des plinthes en bois rouge vissées sur des baguettes carrées de 13x13 mm.
Derrière les plinthes passent les cables 2,5 mm2 des prises et les cables 1,5 mm2 des deux prises commandées (éclairage) de la salle de vie.
Ne pas hésiter à choisir du matériel de qualité pour les prises et interrupteurs (ici du matériel Legrand).

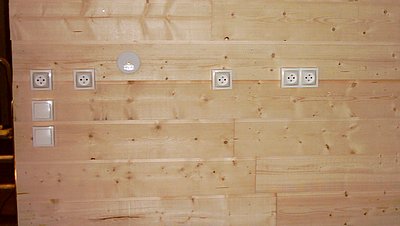

Le circuit pour les 4 prises obligatoires au dessus du plan de travail, ainsi que les commandes d' éclairage, passent dans l' ossature du mur de cuisine (un bloc de 2 prises compte pour 1 prise).

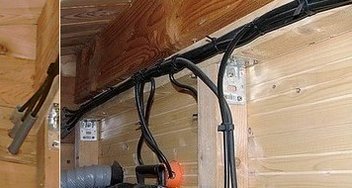

Dans le logement technique, au sommet des cloisons, sont aussi groupés les cables désservant les différents points lumineux, les intérrupteurs et les circuits spécialisés. Pour traverser un mur ou un chevron un cable passe dans une gaine ICT.
Pour limiter les nuisances sonores en réduisant les vibrations la VMC est suspendue par des tendeurs élastiques, accrochés aux poutres de toiture. La bouche principale de 125 mm est à l' entrée du salon, les 3 autres de 80 mm sont situées dans les chambres et la salle d' eau.
Au final : intallation conforme et attestation délivrée par le Consuel.
Il ne faut pas oublier de vérifier les serrages des connexions du tableau électrique. Une connexion mal serrée peut provoquer un court-circuit et déclencher, par exemple, un incendie.
Déboires avec EDF
Oui, EDF peut perdre votre dossier, et même deux fois !
Nous sommes donc resté sans électricité pendant deux mois, en hiver, avec un enfant de 2 ans et demi. Nous n' avons jamais vu la couleur des malheureux 75 € promis en dédommagement.
Heureusement que nous avions le poèle à bois et un voisin qui nous a branché une rallonge.
