Créer les pièces avec des cloisons ossature bois en chevrons
La maison est livrée en kit sans les murs intérieurs de séparation.
Des cloisons, représentées en bleu sur le plan, sont donc créées selon la technique de cadres en ossature bois avec des chevrons 63x75 mm.
Les cloisons ne doivent pas nuire au tassement ni aux variations dimensionnelles saisonnières des murs en bois massif, un assemblage particulier, simple et fiable, est donc nécessaire.
Les distributions :
La salle de vie occupe la moitié de la surface habitable.
L' autre moitié, destinée aux pièces plus intimes (chambres, salle d' eau, WC), est desservie par un couloir intégrant deux placards coté salle d' eau et buanderie.
Un faux plafond, réalisé sur toute la zone du couloir, offre des espaces de rangement bien pratiques.
Montage des cloisons ossature bois en images :
Les cloisons sont construites en chevrons de 63x75 mm. Ici, le premier cadre séparant les WC de la buanderie : le seul dont la lisse haute est inclinée, pour suivre la pente de toiture.
Les montants verticaux sont assemblés en bout par des vis de 6x140 mm, puis des équerres renforcées aux angles.
Les entretoises sont simplement assemblées par des pointes de 5,5x160 mm.
Dans le bas, l'ossature est ancrée simplement par des vis 6x140 mm au travers de la lisse basse, tandis que la lisse haute est fixée aux poutres avec des équerres coulissantes.
La cloison des WC posée >

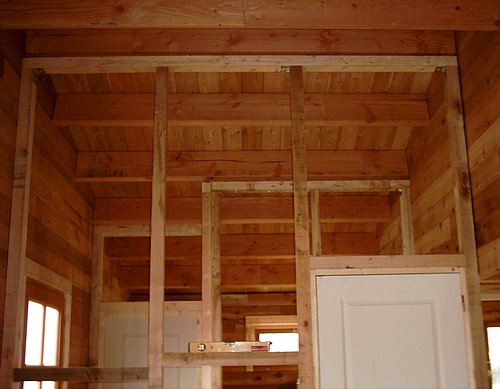

Le cadre chambre 1/couloir et, derrière-lui, le cadre couloir/ buanderie.
Pour le tassement, un espace de 50mm est laissée entre le chevron et la poutre, puis des tire-fonds de 8x140 sont vissés, ils peuvent coulisser dans le chevron supérieur.

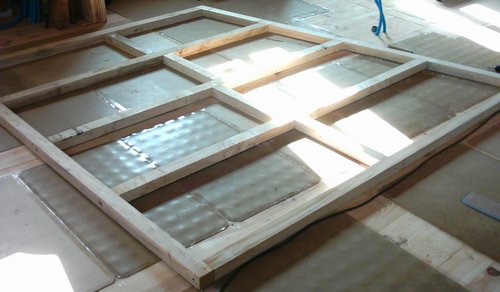

Assemblage d'une cloison ossature bois |
|
 Toutes les cloisons sont vissées par le haut aux poutres et par le bas aux madriers de soubassement. Aucun des montants verticaux ne sera fixé dans les murs en bois de la maison. Les cadres sont assemblés par vis et des équerres renforcées sont ajoutées aux 4 angles. |

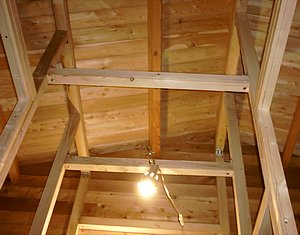

Les ossatures chambre 2 et salle d' eau sont reliées par des montants horizontaux.
Assemblés avec des boulons de 8x80 mm et des équerres, les montant rigidifient et stabilisent l' ossature.
Le lambris est posé.

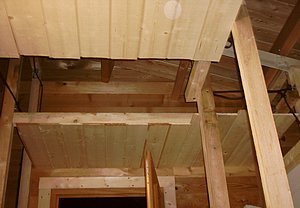

Aprés la pose de plaques d' OSB, l' espace ainsi créé au dessus du faux plafond du couloir servira de zone de rangement.
C' est aussi là que passeront certains cables électriques et sera installée la VMC et ses gaines.
Les cables électriques passent dans la cloison cuisine/salle de bains.
L' ossature terminée, il faut passer tous les cables et déterminer l' emplacement des prises et interrupteurs avant de clouer le lambris.

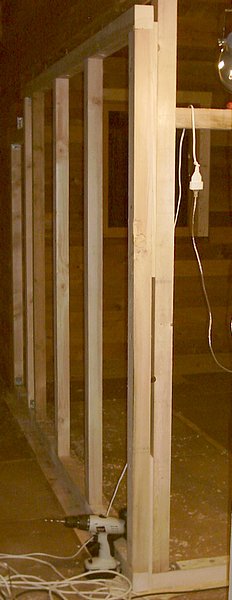

La séparation salon/chambre 2 est reliée dans l' angle à celle du couloir
Des panneaux laine de verre de 75mm seront ajoutés pour une meilleure isolation phonique.

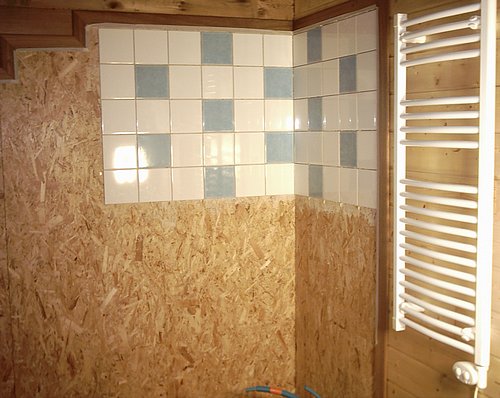

Dans la salle de bains la cloison est habillée de plaques d' OSB qui servent de support aux carrelages.

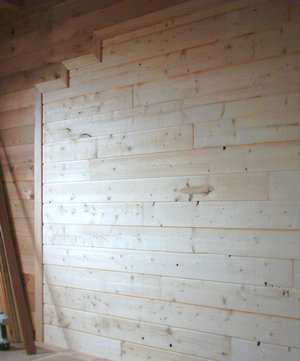

Après passage du réseau électrique les ossatures sont habillées avec des lames de lambris brut. Leur largeur de 140 mm rappelle celle des madriers du châlet.
