L' assainissement individuel
L' absence de réseau collectif au village impose l' installation d' un système d' assainissement individuel.
Les eaux usées arriveront dans une fosse toutes eaux de 3000 litres puis les effluents seront rendus à la terre par un épandage souterrain.
Les travaux d' assainissement sont réalisés grace à une mini-pelle mécamique louée. La fosse est placée sur un lit de sable -permettant de la caler- dans un trou 1 x 2 m sur 1,80 m de profondeur.
Du sable est progressivement répandu autour pendant que la fosse se remplit d'eau.

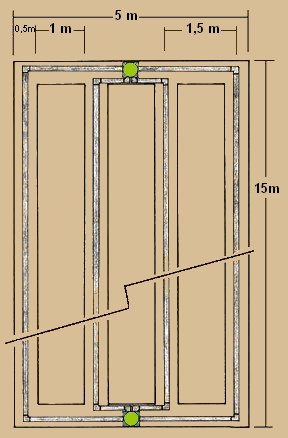

< Le système d' épandage nécessite 60 ml de tuyaux d'épandage ajourés en PVC de diamètre 100mm, répartis en 4 tranchées de 15 m.
Les tuyaux d' épandage en PVC sont placés dans les tranchées et respectent une pente de 2 cm/m. On arrive donc en fin de tranchée 30 cm plus bas qu' au départ (pour une longueur de 15 m). Le géotextile placé entre les graviers et la terre empèche les orifices du tuyau de se boucher (racines, terre...). Le gravier 10/40 facilite l' écoulement et la répartition de l' eau pour une bonne absorbtion par le terrain naturel.
Les évacuations
L' installation regroupe dans la même zone les 4 appareils sanitaires.
Ils ont chacun une évacuation indépendante en PVC de diamètre 40 mm rejoignant le collecteur principal de diamètre 100 mm. Celui-ci est pourvu d' un bouchon de visite à son extrémité. >
Chaque évacuation traverse le soubassement par un fourreau de dilatation, car le PVC connait des variations dimensionnelles thermiques importantes.
Le montage des coudes et raccords est dabord réalisé à blanc et des repères sont effectués avant le collage définitif car la colle a une prise très rapide.
Le collecteur est maintenu par du feuillard galva vissé à la plate-forme en respectant une pente de 2 cm/m environ.
L'installation sanitaire
Un tuyau en polyéthylène de diamètre 25 mm achemine l' eau au réseau domestique.

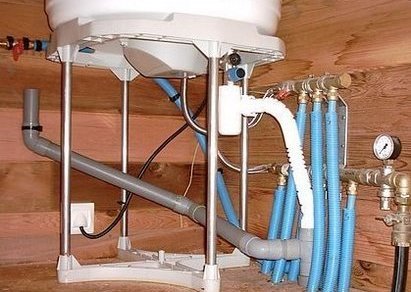

Le réducteur de pression est monté entre le robinet d' arrêt et la nourrice de distribution d' eau froide.
Réglé entre 2,5 et 3 bars il augmente la durée de vie des appareils sanitaires (ballon d' eau chaude, robineterie) et assure la longévité de l' installation (raccords PER).
Le raccord isolant di-électrique protège la cuve du ballon d' eau chaude contre les courants corrosifs.
Les canalisations sont réalisées en PER 13/16 mm avec des raccords à visser Rétigrip.
Les tuyaux passent sous le plancher et chaque point d' eau a une alimentation indépendante (sans raccords intermédiaires, pour réduire le risque de fuites).
Pour une maintenance éventuelle, les raccords restent facilement accessibles.
| Caractéristiques du ballon d' eau chaude | |
| capacité > | 150 litres |
| puissance > | 1800 watts |
| résistance > | stéatite |
| temps de chauffe > | 4h50mn |
| isolation > | 40mm |
Les tuyaux d' alimentation de la baignoire et l' évacuation après pose du plancher.
Il faut veiller à toujours placer l' arrivée d' eau chaude à gauche.
La fixation du mitigeur de la baignoire à travers la plaque d' OSB, et ses flexibles d' alimentation.
Tous les raccords sont accessibles pour pouvoir être contrôlés après la mise en service.
La baignoire-douche est prête à fonctionner !
L' entourage est réalisé avec un store bambou de récupération collé sur une plaque d' OSB (colle transparente au sèchage).
Le meuble de lavabo est réalisé avec un morceau de plan de travail, quelques chutes de lambris et des chevrons rabotés de 35x35.
Avantages et inconvénients du PER |
|
| + | - |
| > mise en oeuvre facile > pas de dépot de calcaire > pas de corrosion > bonne conductivité thermique > installation invisible > assez économique > silencieux |
> durée de vie inconnue (entre 50 et 100 ans annoncés) > torsion difficile et risquée > ce n' est pas un matériau écologique |
Merci à mes amis Jean-Charles et Jérémy pour leur aide à cette étape.
